Maximally Flat BPF Calculator

n

fo

[MHz]

BW

[MHz]

Zo

[Ω]

→

---

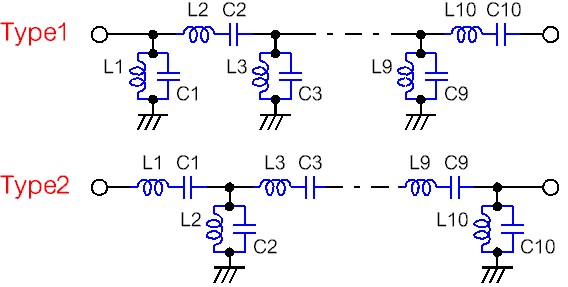

Type1	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10
											[nH]
	C1	C2	C3	C4	C5	C6	C7	C8	C9	C10
											[pF]

---

Type2	L1	L2	L3	L4	L5	L6	L7	L8	L9	L10
											[nH]
	C1	C2	C3	C4	C5	C6	C7	C8	C9	C10
											[pF]

［使い方］

１．共振回路数 (n)，中心周波数 (fc)，帯域幅 (BW)，入出力特性インピーダンス (Zo)を入力し、 　　［ Calculate ］ボタンをクリックします。 ２．計算結果が表示されます。 ［補足］特性インピーダンスが未入力の場合には自動的に５０Ωで計算されます。
