Maximally Flat LPF Calculator

n

fc

[MHz]

Zo

[Ω]

→

---

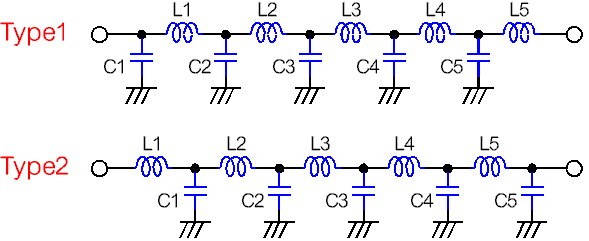

Type1

C1

[pF]

L1

[nH]

C2

[pF]

L2

[nH]

C3

[pF]

L3

[nH]

C4

[pF]

L4

[nH]

C5

[pF]

L5

[nH]

---

Type2

L1

[nH]

C1

[pF]

L2

[nH]

C2

[pF]

L3

[nH]

C3

[pF]

L4

[nH]

C4

[pF]

L5

[nH]

C5

[pF]

［使い方］

１．素子数 (n)，カットオフ周波数 (fc)，入出力特性インピーダンス (Zo)を入力し、 　　［ Calculate ］ボタンをクリックします。 ２．計算結果が表示されます。 ［補足１］特性インピーダンスが未入力の場合には自動的に５０Ωで計算されます。
